SCOP: 3D 오브젝트 이동, 회전, 색상 및 텍스처 적용 - (7)

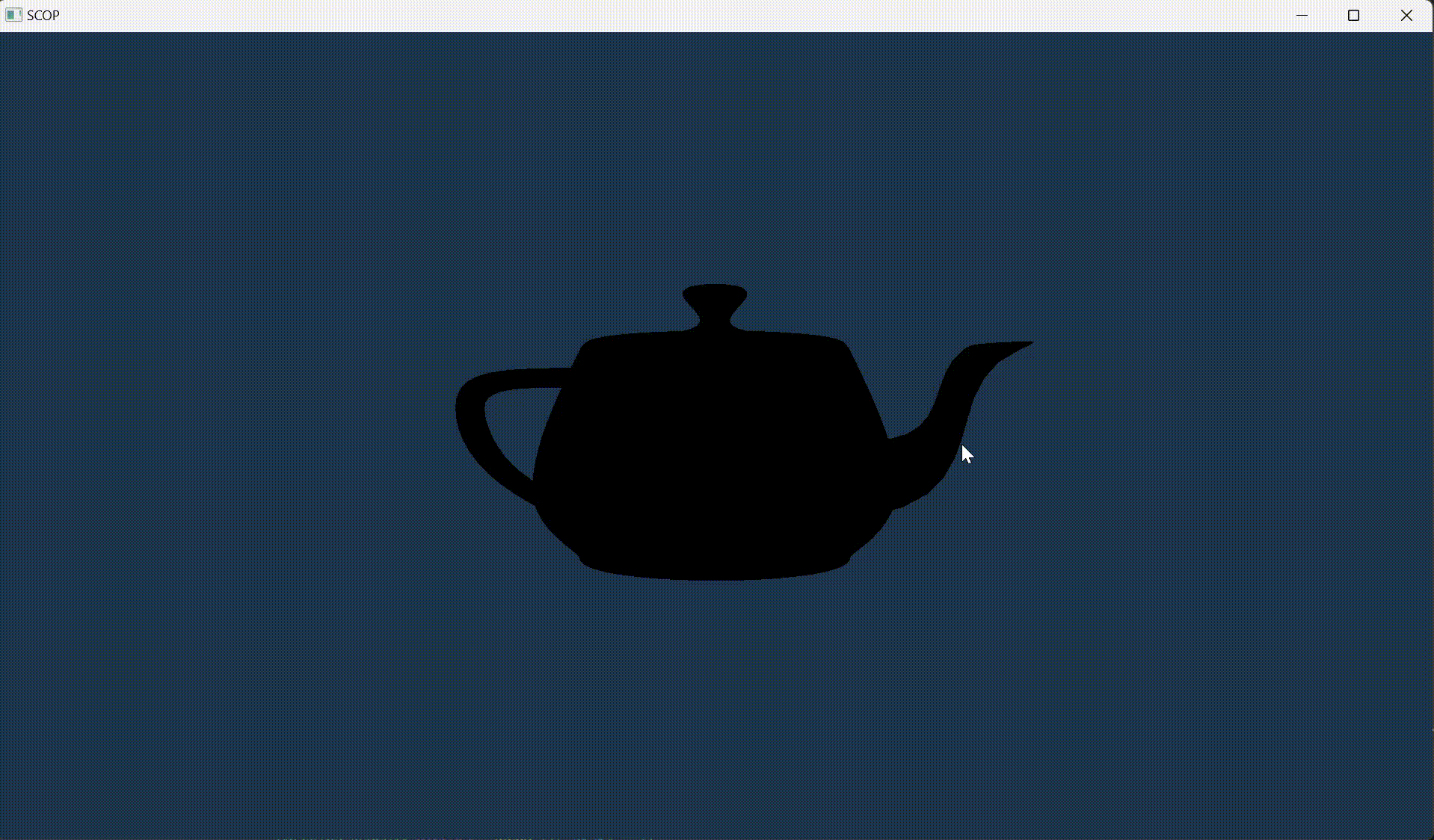

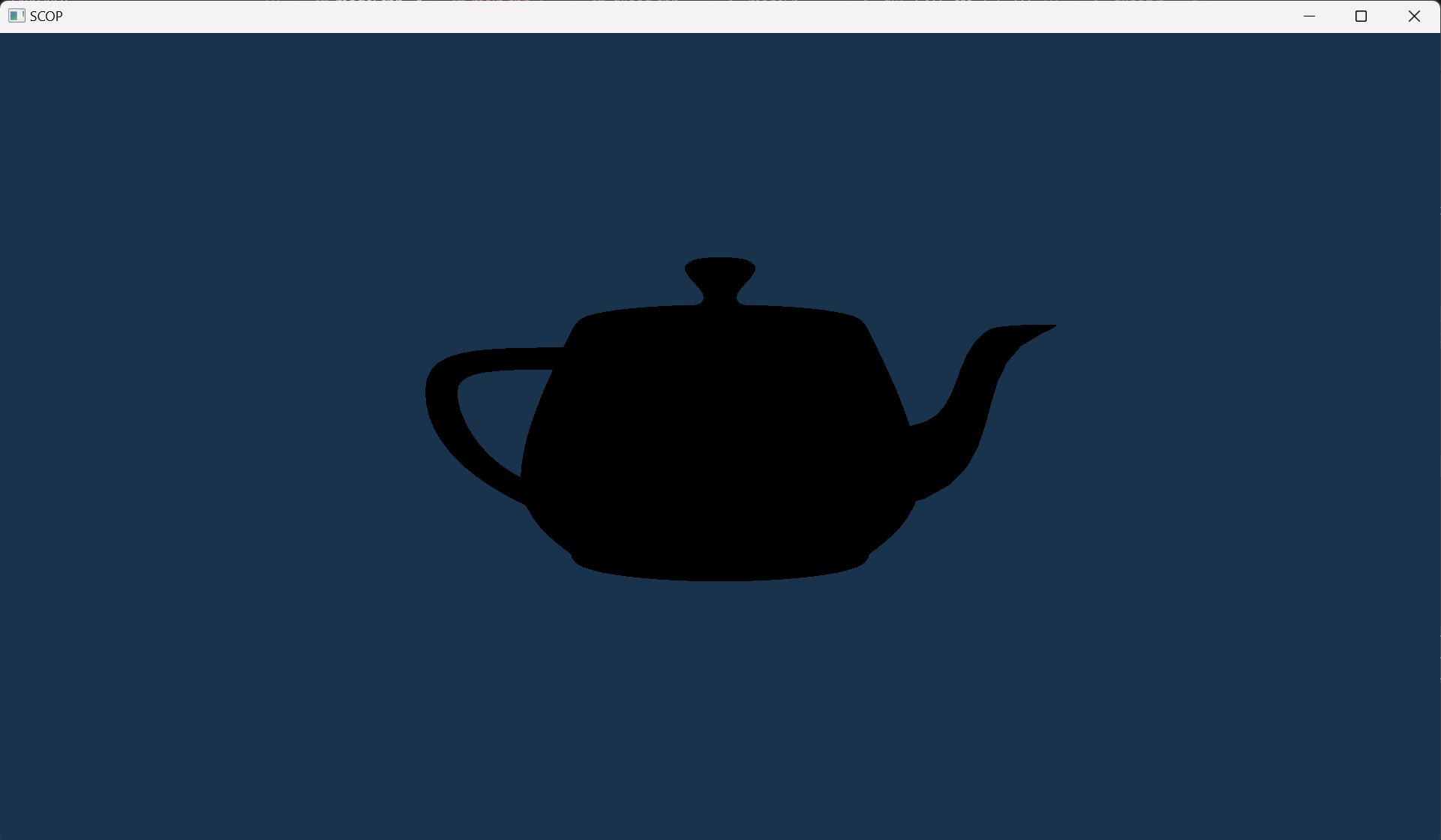

지난번에 .obj 파일을 파싱하여 다음과 같은 오브젝트를 그리는 데 성공했었다.

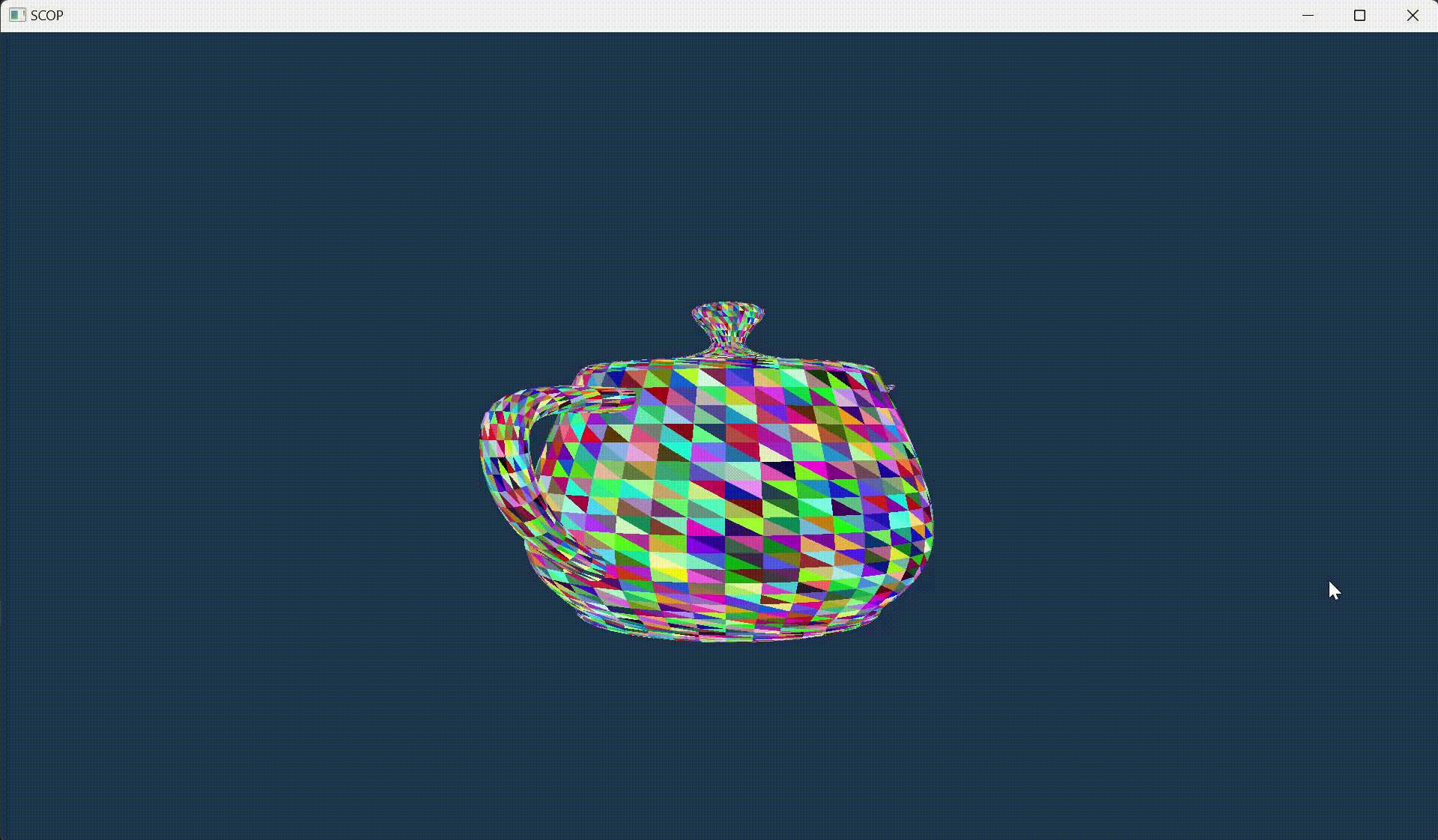

이번에는 이 오브젝트에 다음과 같은 작업을 진행하였다.

1. 오브젝트 3축 평행 이동 및 중심축 회전
2. 프리미티브별 기본 색상 적용
3. 특정 키를 눌렀을 때 텍스처로 부드럽게 전환

---

1. 오브젝트 3축 이동 및 회전

카메라 변수 설정

• m_cameraPos: 카메라의 위치 벡터
• m_cameraFront: 카메라의 앞쪽 방향 벡터
• m_cameraUp: 카메라의 위쪽 방향 벡터

오브젝트 중심 찾기

• 오브젝트의 좌표에서 x, y, z의 최소값과 최대값을 구해 중심을 계산한다.
• 계산된 중심은 m_modelPos 변수에 저장한다.

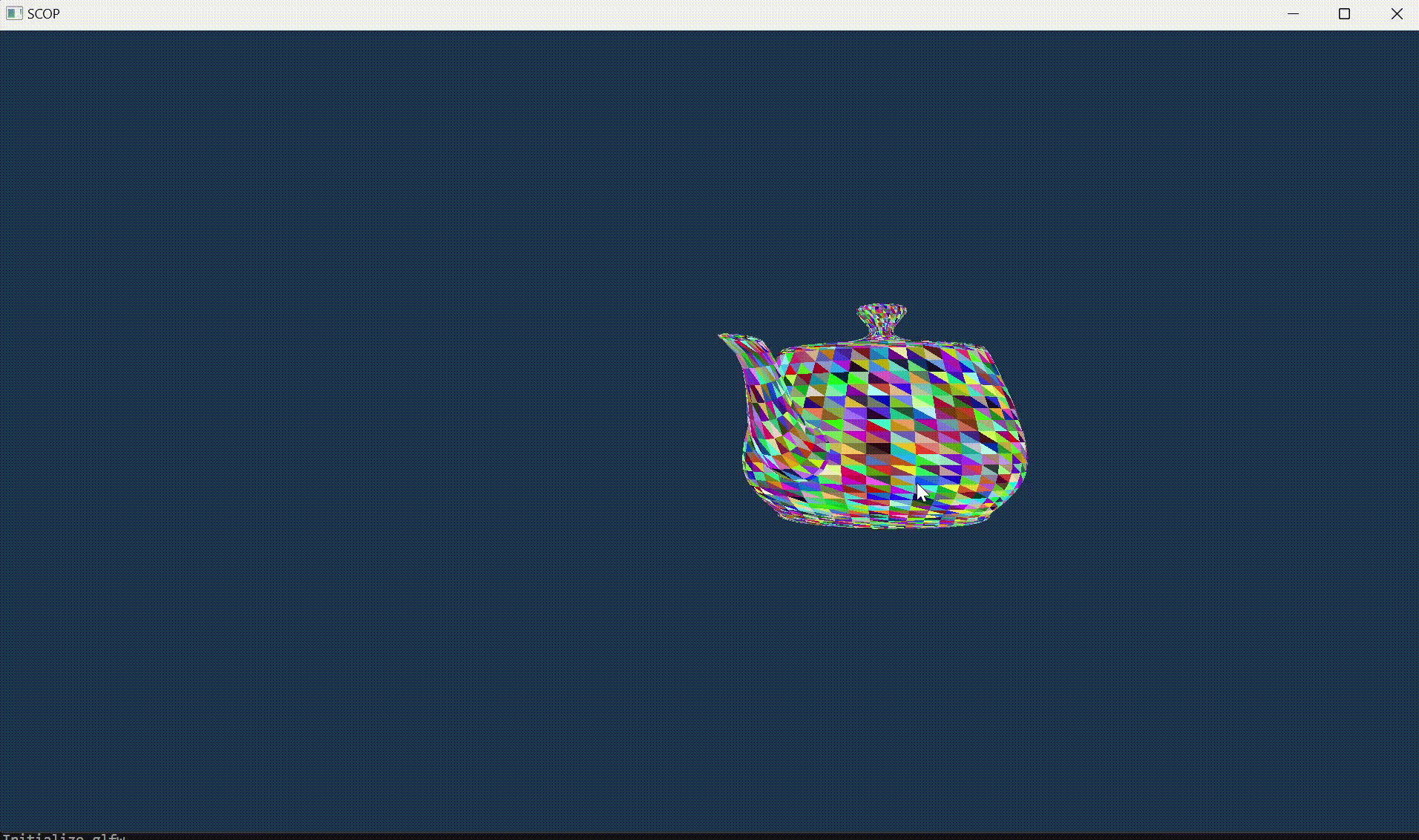

오브젝트 3축 평행 이동

• 키 입력 처리:
  • 키 입력은 glfwGetKey() 함수를 이용하여 직접 확인한다.
  • 키 입력에 따라 glmath::vec3 타입의 move 값을 변화시킨다.
  • 이동 속도는 objectSpeed로 고정된 수치를 사용한다.

	const static float objectSpeed = 0.025f;

	glmath::vec3 move(0.0f);

    // S, W 를 누르면 cameraFront 방향으로 objectSpeed 만큼 이동
	if (glfwGetKey(window, GLFW_KEY_S) == GLFW_PRESS)
		move = move + objectSpeed * m_cameraFront;
	if (glfwGetKey(window, GLFW_KEY_W) == GLFW_PRESS)
		move = move - objectSpeed * m_cameraFront;

    // A, D 를 누르면 cameraRight 방향으로 objectSpeed 만큼 이동
	glmath::vec3 cameraRight = glmath::normalize(glmath::cross(m_cameraFront, m_cameraUp));
	if (glfwGetKey(window, GLFW_KEY_A) == GLFW_PRESS)
		move = move + objectSpeed * cameraRight;
	if (glfwGetKey(window, GLFW_KEY_D) == GLFW_PRESS)
		move = move - objectSpeed * cameraRight;

    // Q, E 를 누르면 cameraUp 방향으로 objectSpeed 만큼 이동
	glmath::vec3 cameraUp = glmath::normalize(glmath::cross(cameraRight, m_cameraFront));
	if (glfwGetKey(window, GLFW_KEY_Q) == GLFW_PRESS)
		move = move + objectSpeed * cameraUp;
	if (glfwGetKey(window, GLFW_KEY_E) == GLFW_PRESS)
		move = move - objectSpeed * cameraUp;

	// m_move 값 변경
	m_move = m_move + move;



오브젝트 회전

• 오브젝트는 중심(m_modelPos)을 기준으로 +y축 방향으로 회전한다.
• 특정 키(R)를 누를 때마다 rotateSpeed만큼 m_degree 값을 증가시킨다.

    const static float rotateSpeed = 0.5f;
    float degree = 0.0f;

    // R 입력시 rotateSpeed 만큼 회전
	if (glfwGetKey(window, GLFW_KEY_R) == GLFW_PRESS)
		degree = rotateSpeed;

    // m_degree 값 변경
    m_degree = m_degree + degree;
    if (m_degree > 360.0f) { m_degree -= 360.0f; }

모델 행렬 계산

• 이동과 회전을 적용하기 위해 모델 행렬을 구성한다.
• 모델 행렬의 계산 순서는 실제 적용 순서의 역순으로 이루어진다.

	glmath::mat4 model = glmath::translate(glmath::mat4(1.0f), m_modelPos + m_move) *
			     glmath::rotate(glmath::mat4(1.0f), glmath::radians(m_degree), glmath::vec3(0.0f, 1.0f, 0.0f)) *
		 	     glmath::scale(glmath::mat4(1.0f), glmath::vec3(1.0f)) *
			     glmath::translate(glmath::mat4(1.0f), -1 * m_modelPos);





---

2. 프리미티브별 색상 적용

Vertex 구조체에 색상 추가

• 프리미티브별로 색상을 적용하기 위해 Vertex 구조체에 glmath::vec3 color 멤버를 추가하였다.

struct Vertex {
	glmath::vec3 pos;
	glmath::vec2 texCoord;
	glmath::vec3 color; // 추가
};

정점 데이터 저장 방식 변경

• 기존에는 중복되는 정점을 인덱스로 관리했지만, 프리미티브별 색상을 적용하기 위해 정점 데이터를 인덱스 순서대로 중복 저장하는 방식으로 변경하였다.
• 이렇게 하면 메모리 사용량은 늘어나지만, 각 프리미티브(삼각형)마다 동일한 색상을 적용할 수 있다.

랜덤 색상 배정

• std::random 라이브러리를 이용하여 각 프리미티브에 랜덤한 색상을 지정했다.

void Model::setColor(std::vector<Vertex>& vertices) {
	static std::random_device rd;
	static std::mt19937 gen(rd());
	static std::uniform_real_distribution<float> dis(0.0f, 1.0f);

	for (int i = 0; i < vertices.size() / 3; i++) {
		glmath::vec3 color(dis(gen), dis(gen), dis(gen));
		vertices[3 * i].color = color;
		vertices[3 * i + 1].color = color;
		vertices[3 * i + 2].color = color;
	}
}

셰이더에서 색상 처리

• 버텍스 셰이더와 프래그먼트 셰이더에서 color 속성을 처리하도록 수정하였다.
• VAO 설정 시 location = 2에 color 속성을 지정하였다.



	m_vertexArray->setAttribute(0, 3, sizeof(Vertex), offsetof(Vertex, pos));
	m_vertexArray->setAttribute(1, 2, sizeof(Vertex), offsetof(Vertex, texCoord));
    	// location = 2에 color 값 추가
	m_vertexArray->setAttribute(2, 3, sizeof(Vertex), offsetof(Vertex, color));

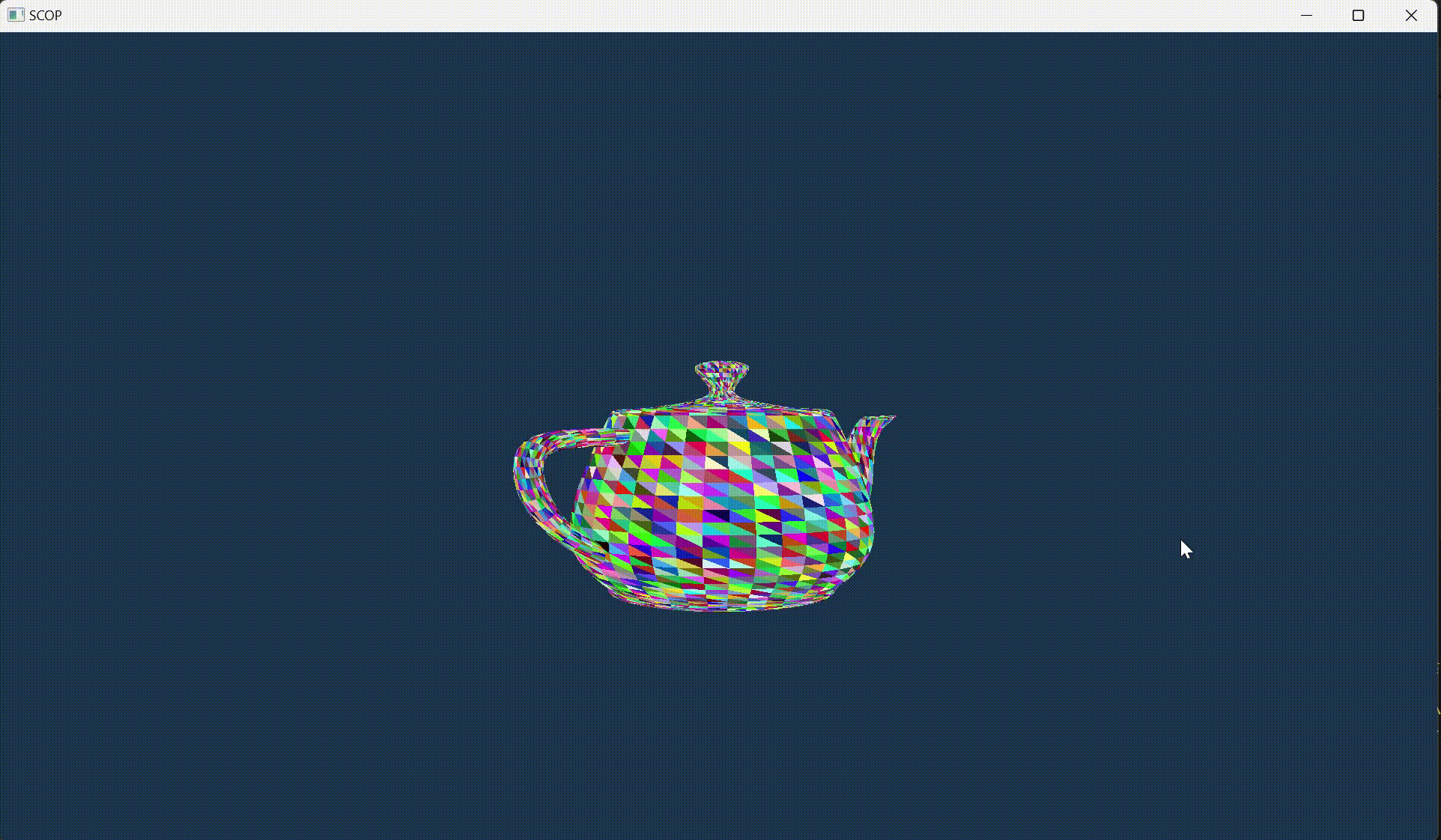

• 렌더링 결과는 각 프리미티브마다 랜덤한 색상이 적용된 오브젝트로 다음과 같다.



---

3. 특정 키를 눌렀을 때 텍스처로 부드럽게 전환

텍스처 좌표 저장

• OBJ 파일 파싱 시 정점의 위치 정보와 함께 텍스처 좌표도 저장하도록 수정했다.
• 텍스처 좌표는 정점의 위치를 기반으로 계산하였다.

	objInfo->vertexInfo.vPosInfo.push_back(Pos(v[0], v[1], v[2]));
	objInfo->vertexInfo.vTexInfo.push_back(TexCoord(v[0], v[1]));

• 또는 UV 좌표계를 활용하여 텍스처 좌표를 계산하였다.

	float pi = 3.141592f;
	float r = std::sqrt(v[0] * v[0] + v[1] * v[1] + v[2] * v[2]);
	if (r == 0) r = 1.0f;
	float theta = std::atan2(v[2], v[0]);
	float phi = std::asin(v[1] / r);
	float U = (phi + pi / 2) / pi;
	float V = (theta + pi) / (2.0f * pi);
	objInfo->vertexInfo.vTexInfo.push_back(TexCoord(V, U));
	objInfo->vertexInfo.vPosInfo.push_back(Pos(v[0], v[1], v[2]));



텍스처와 기본 색상 간의 부드러운 전환

• 특정 키를 누르면 텍스처와 기본 색상 사이를 부드럽게 전환하도록 구현하였다.
• 프래그먼트 셰이더에서 texRatio라는 uniform 변수를 사용하여 텍스처와 기본 색상의 비율을 조절하였다.

void main() {
	// texture color + base color
	fragColor = texture(tex, texCoord) * texRatio + vec4(color, 1.0f) * (1 - texRatio);
}

• texRatio 값은 0.0에서 1.0 범위에 존재하며, rendering 전에 + 혹은 - 방향으로 계속 변화시킨다.
• texRatio 값을 transSpeed 만큼 변경하는데 T key를 누를때마다 transSpeed의 방향을 반대로 바꿔준다.
• rendering 전에 Uniform 변수에 texRatio를 저장한다.

    static float transSpeed = -0.01;
    static bool keyTPressed = false;

	if (glfwGetKey(window, GLFW_KEY_T) == GLFW_PRESS) {
        if (!keyTPressed) {
            transSpeed = -transSpeed;
            keyTPressed = true;
        }
    } else {
        keyTPressed = false;
    }

렌더링 결과

• 텍스처가 적용된 오브젝트로 부드럽게 전환되는 모습을 확인할 수 있다.
• UV 좌표를 적용한 텍스처 매핑을 통해 보다 자연스러운 텍스처링이 가능해졌다.



texture에 position 좌표 적용

texture 좌표에 UV 좌표 적용

---

마무리

이로써 SCOP 과제의 기본 구현 사항을 모두 완료하였다! 오브젝트의 이동과 회전, 프리미티브별 색상 적용, 그리고 텍스처 전환까지 성공적으로 구현하였다.

앞으로는 보너스 기능이나 추가적인 개선 사항을 고려해 볼 계획이다.
